透水混凝土又称多孔混凝土，无砂混凝土，透水地坪。是由骨料、水泥、增强剂、和水拌制而成的一种多孔轻质混凝土，它不含细骨料。

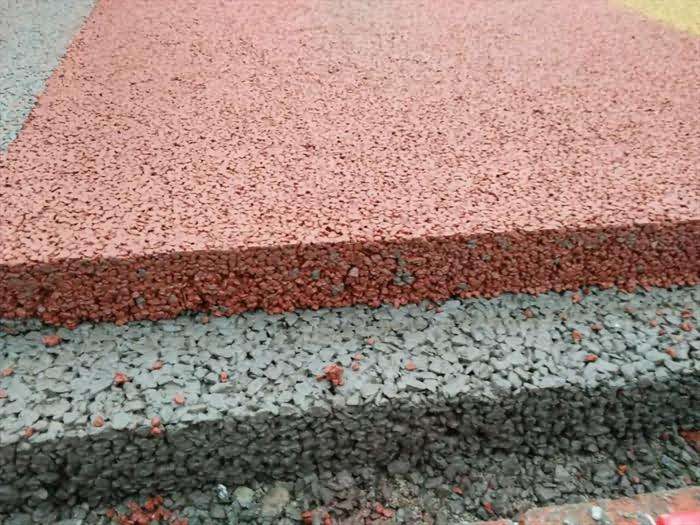

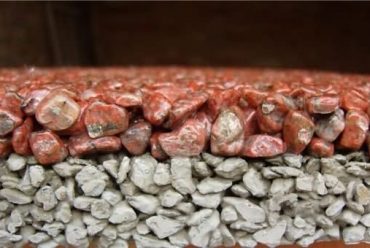

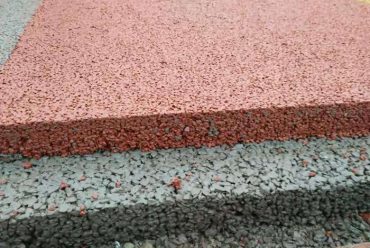

透水混凝土由粗骨料表面包覆一薄层水泥浆相互粘结而形成孔穴均匀分布的蜂窝状结构， 故具有透气、透水和重量轻的特点。
透水混凝土在满足强度要求的同时，还需要保持一定的贯通孔隙来满足透水性的要求，因此在配制时除了选择合适的原材料外，还要通过配合比设计和制备工艺以及添加剂来达到保证强度和孔隙率的目的。透水混凝土由骨料、水泥、水等组成，多采用单粒级或间断粒级的粗骨料作为骨架，细骨料的用量一般控制在总骨料的 20% 以内；水泥可选用硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥；掺合料可选用硅灰、粉煤灰、矿渣微细粉等。投料时先放入水泥、掺合料、粗骨料，再加入一半的水用量，搅拌 30s ；然后加入添加剂（外加剂、颜料等），搅拌 60s；最后加入剩余水量，搅拌 120s 出料。

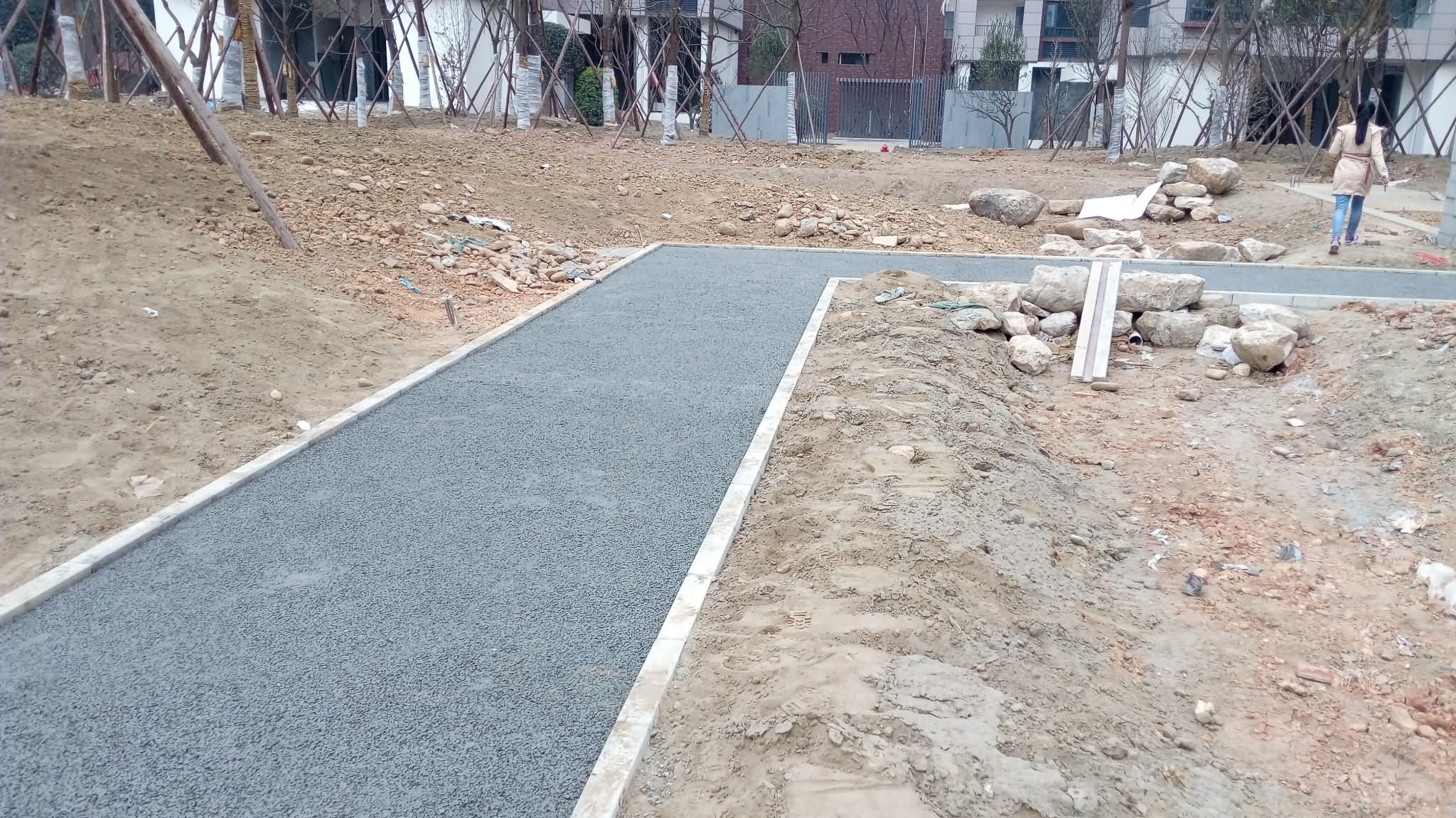

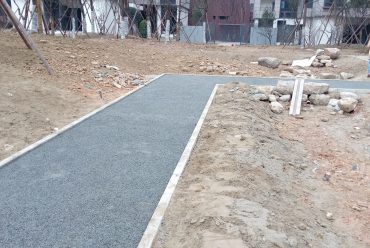

透水混凝土的施工主要包括摊铺、成型、表面处理、接缝处理等工序。可采用机械或人工方法进行摊铺；成型可采用平板振动器、振动整平辊、手动推拉辊、振动整平梁等进行施工；表面处理主要是为了保证提高表面观感，对已成型的透水混凝土表面进行修整或清洗；透水混凝土路面接缝的设置与普通混凝土基本相同，缩缝等距布设，间距不宜超过 6m 。
透水混凝土施工后采用覆盖养护，洒水保湿养护至少 7 天，养护期间要防止混凝土表面孔隙被泥沙污染。混凝土的日常维护包括日常的清扫、封堵孔隙的清理。清理封堵孔隙可采用风机吹扫、高压冲洗或真空清扫等方法。注意不要碾压。
高透水性
透水地坪拥有15%-25%的孔隙，能够使透水速度达到31-52升/米/小时，远远高于最有效的降雨在最优秀的排水配置下的排出速率。
高承载力
经国家检测机关鉴定，透水地坪的承载力完全能够达到C20-C25混凝土的承载标准，高于一般透水砖的承载力。

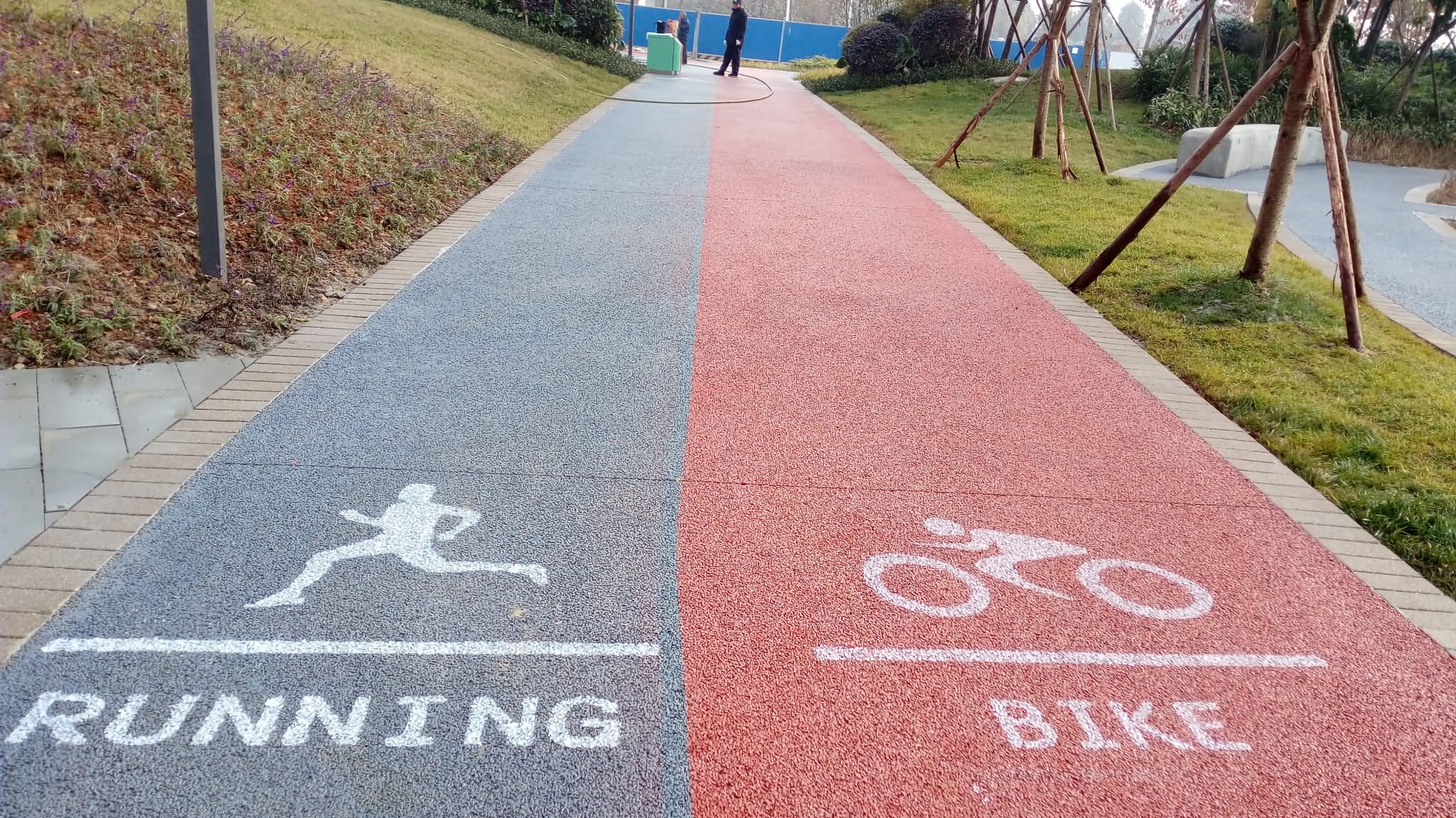

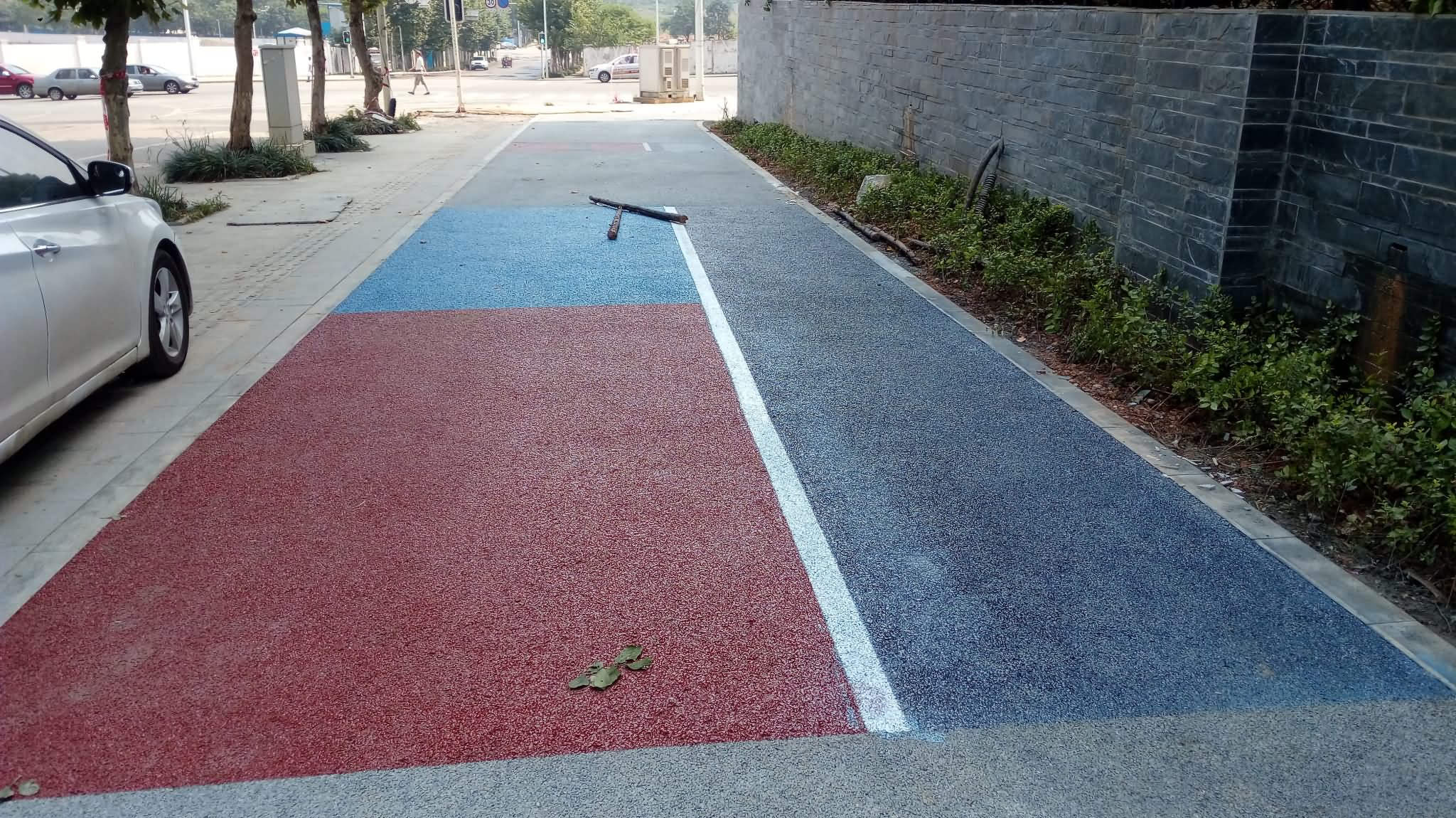

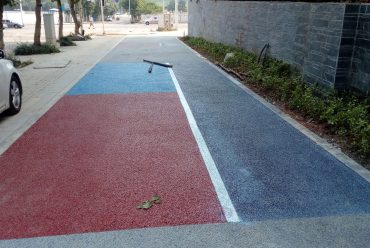

装饰效果
透水地坪拥有色彩优化配比方案，能够配合设计师独特创意，实现不同环境和个性所要求的装饰风格。这是一般透水砖很难实现的。
易维护性
人们所担心的孔隙堵塞问题是没有必要的，特有的透水性铺装系统使其只需通过高压水洗的方式就可以轻而易举的解决。
抗冻融性
透水性铺装比一般混凝土路面拥有更强的抗冻融能力，不会受冻融影响面断裂，因为它的结构本身有较大的孔隙。
耐用性
透水性地坪的耐用耐磨性能优于沥青，接近于普通的地坪，避免了一般透水砖存在的使用年限短，不经济等缺点。
高散热性
材料的密度本身较低（15-25%的空隙）降低了热储存的能力，独特的孔隙结构使得较低的地下温度传入地面从而降低整个铺装地面的温度，这些特点使透水铺装系统在吸热和储热功能方面接近于自然植被所覆的地面。
疲劳强度
由于采用开级配混合料，抗疲劳强度较低。
高性能透水混凝土，海绵城市建设首选！
